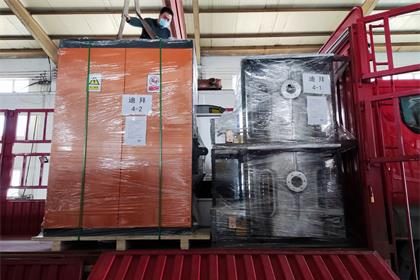

Hoy, Luoyang Judian le presentará la información detallada de un camión cisterna de 500 kg horno de fusión de acero.
Requisitos básicos
- Capacidad: 500 kg
- Temperatura de fusión: 1700 ℃
- Configuración de la fuente de alimentación: Fuente de alimentación de frecuencia intermedia resonante en serie
- Método de horno basculante: Horno basculante reductor
- Método de refrigeración: Torre de refrigeración cerrada
- Potencia de fusión: 400 kW
- Frecuencia: 1000 Hz
- Consumo de energía del horno de fusión: 550 kW·h/T
Protección interna del horno de fusión de acero de 500 kg
- Protección de la alimentación: Incluye protección contra cortocircuitos en el circuito principal, protección contra pérdida de fase, alta tensión de red, baja protección, alta temperatura del agua de refrigeración, baja presión del agua, protección contra bajo caudal de agua de refrigeración, sobretensión del tiristor, protección contra sobrecorriente, protección contra paso de CC, protección contra paso del inversor, etc.
- Límites numéricos de parámetros clave, como el límite de potencia máxima, el límite de sobretensión de la bobina de inducción, el límite de corriente de salida, el límite de frecuencia y el límite de tiempo de apagado de los componentes semiconductores.
- Cuerpo del horno
El cuerpo del horno de fundición se compone de una carcasa de acero soldada con perfiles de acero, un mecanismo de inclinación del horno (reductor), una bobina de inducción, cemento refractario, etc.
El mecanismo de inclinación utiliza un sistema reductor y está equipado con sensores de posición y ángulo que envían señales al PLC.
La bobina de inducción está hecha de tubo rectangular de cobre extruido y enrollada en un molde especial. Tras su enrollado y formado, es resistente a altas temperaturas.
El interior del inductor del horno de fundición se recubre con mortero refractario de 10-15 mm para formar el revestimiento del horno.
- Sistema de refrigeración
Un sistema cerrado de circulación de agua de refrigeración consta de una estación de bombeo de agua, una torre de refrigeración cerrada, tuberías e instrumentos. El fluido circula por una tubería cerrada, el agua de refrigeración circula por la bomba de pulverización y el calor se disipa mediante intercambio. De esta manera, el agua de refrigeración del fluido de trabajo no entra en contacto directo con la atmósfera, el consumo de agua del sistema es mínimo y no se requiere una gran zona de almacenamiento. Se instalan válvulas en las tuberías de entrada y salida del sistema cerrado de circulación de agua, que permiten ajustar la presión del sistema en cualquier momento.
En la industria del tratamiento térmico de metales, los hornos de fundición se utilizan a menudo exclusivamente para el tratamiento de chatarra de acero. Si el usuario lo necesita, también podemos diseñar un dispositivo de alarma de fugas y un sistema de gestión de la fundición para hornos eléctricos, lo que hace que su uso sea más cómodo y seguro.
Le invitamos a contactar con Luoyang Judian para ofrecerle soluciones de hornos de fundición.
